ADL-1抵抗式数显控制

性能和特点:1、系统可设定两种动作模式：①润滑：开机时先执行润滑时间计时。②记忆：断电后再次送电可继续执行之前未完成的间歇计时。2、润滑时间和间歇时间均可调整（内设有锁键功能，可锁定设置）。3、设有液位开关，压力开关（常闭，可选配）。当油量或压力不足时蜂鸣器会发出报警并将异常讯号输出。①压力不足显示Erp。②液位不足显示Ero。4、系统时间可设定，LUB润滑时间：1-999（秒）INT间歇时间：1-999（分）时间单位有秒/分/时/次转换）。5、面板指示灯可显示出润滑泵的润滑和间歇状态。6、系统可使用“RST”键，强制润滑或消除异常报警信号。7、单次最长润滑时间小于或等于2分钟，间歇时间为润滑时间的5倍以上。8、电机设有过热保护器，防止电机温度过高及超载。9、在抵抗式系统中没有脱压装置，需配比例接头分配器使用。10、设有溢流阀，防止润滑泵超负荷工作及管路由于压力过高而损坏。11、使用油剂粘度32-68cSt@40℃。

所属分类：

机油润滑泵

产品介绍

产品描述
产品参数

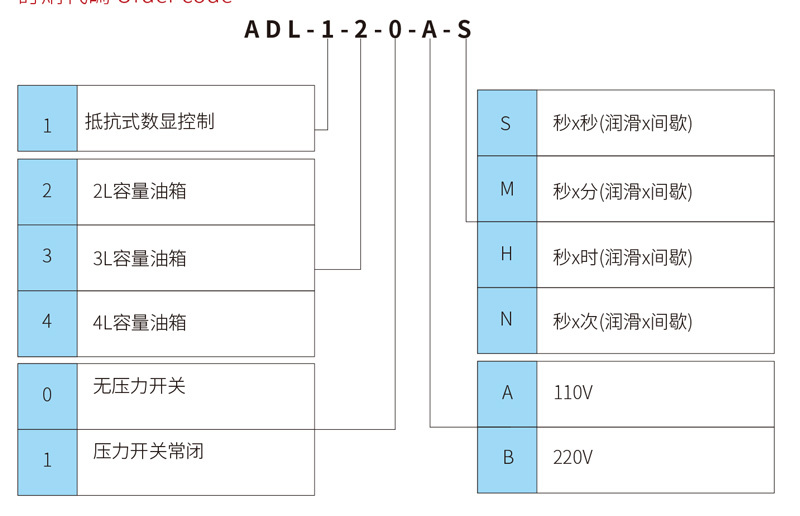

订购代码
使用须知
功能符号

性能和特点:

1、系统可设定两种动作模式：
①润滑：开机时先执行润滑时间计时。
②记忆：断电后再次送电可继续执行之前未完成的间歇计时。
2、润滑时间和间歇时间均可调整（内设有锁键功能，可锁定设置）。
3、设有液位开关，压力开关（常闭，可选配）。当油量或压力不足时蜂鸣器
会发出报警并将异常讯号输出。
①压力不足显示Erp。
②液位不足显示Ero。
4、系统时间可设定，LUB润滑时间：1-999 （秒）INT间歇时间：1-999 （分）时间单位有秒/分/时/次转换）。
5、面板指示灯可显示出润滑泵的润滑和间歇状态。
6、系统可使用“RST”键，强制润滑或消除异常报警信号。
7、单次最长润滑时间小于或等于2分钟，间歇时间为润滑时间的5倍以上。
8、电机设有过热保护器，防止电机温度过高及超载。
9、在抵抗式系统中没有脱压装置，需配比例接头分配器使用。
10、设有溢流阀，防止润滑泵超负荷工作及管路由于压力过高而损坏。
11、使用油剂粘度32-68cSt@40℃。
关键词:
- 控制
- 润滑
- 时间
- 间歇
- 压力
- 系统
- 设有
- 不足
- 1-999
- 报警

安裝尺寸图：

规格参数：

电机

润滑时间 (S)

间歇时间(M)

额定压力

最大输出压力

吐出量

出油管径

压力开关

液位开关

蜂鸣器

油箱容量 (4)

重量 (kg)

电压 M

功率 (W)

(Mpa)

ADL-1

AC110
AC220

1-999

1.0

2.0

150

φ4
or
φ6

选配

有

2(树脂)

2.7

3(树脂)

3.6

4(树脂)

4.2

搭配配件：

1、确认好电压，电源接头必须接好固紧,确保使用安全,并检查泵装置上的低油位开关、压力开关是否灵敏。
2、润滑泵的额定工作压力为1.0MPa,产品出厂已调至1.0MPa。不得擅自调整压力。
3、使用油剂粘度:68-1800cSt见附录表(推荐:0℃以下采用N32#导轨油或机械油;1℃-30℃采用N32#~N100#导轨油或机械油;31℃以上采用N100#~N220#导轨油、机械油)导轨油:GB/T7631.11-94,机械油:GB443-89。禁止使用含有水份的润滑油与含有抗磨剂的润滑油(含有水份的润滑油、如设备长时间停止使用,会导致润滑系统内的元件生锈易造成润滑装置故障;含有抗磨剂的润滑油易堵塞润滑系统中的滤油器)。
4、检查各部件连接处绝对不能有渗油现象,如发现渗油必须紧固,严防渗油(采用目测或手指触摸各部件连接处)。
注:a.主油管连接处漏油,系统压力不能建立,导致比例接头排油不均匀或不排油。
b.比例接头与支油管连接处渗油,容易进入空气,会产生支油管内润滑油泄漏。
5、首次使用:启动油泵运行,给油剂正常后再接主油管→拧下系统末端联接体的闭口螺丝→让油剂从闭口螺丝螺孔排出(排除管道中杂质与气泡)→观察排出的油剂无气泡,按原装配,紧固闭口螺丝→观察各比例接头全部出油后→连接比例接头与润滑点的支油管。
6严禁低油位操作,造成油泵故障或排出油剂含气泡,低油位开关发讯号时,必须立即添加指定的油剂。
